线列图像声纳
Linear Array Imaging Sonar
发表时间:2014-06-30 13:36:22阅读次数:6451

1、产品概述

线列图像声纳将多套单波束图像声纳集成线列式系统可构成线列图像声纳。它具有高分辨率、高帧率和可级联等特点,特别适合于浅水域大范围水中目标探测成像。典型应用是对蛙人、水下航行体和水面船底等扫描成像,可应用在重要港口、河道、大坝船闸入口等的安防、反恐和反走私。

主要特点:

● 全方位“三维”扫描,无扫描盲区

● 采用模块化设计,可扩展性好

● 可以根据需求调整扫描范围,扫描区域大

● 具有船底图像扫描功能,形成通过线列声纳系统上方船只的船 底三维图像

● 具有高速数据传输功能,数据传输链路能将水下声纳米阵(每组声纳米阵包括5套声纳头)数据实时传输到水上综合处理机

● 具有系统扩展功能,根据需求可以方便的扩展系统,实现更大扫描范围

● 具有声学图像实时显示功能,实时显示当前扫描到的声学图像

● 具有声学图像后置处理功能,形成完整的船底三维图像

● 具有声学图像内记和回放功能

● 具有米阵自检和状态控制功能

● 具有姿态补偿功能,能修正和补偿因平台姿态变化导致的图像失真功能



线列图像声纳系统组成框图





米阵

2、应用领域

● 水下安防

● 水库大坝、码头、航道等安全检查

● 港口的水下安全防护

● 船侧、船底走私检测

        应用举例

● 奥运会、世博会水下安保

● 海关检测船底暗箱走私

● 航道上航行船只的船底异物检查

● 船舶维修,船底检查

● 类似于车站、机场安检的船舶进港危险物品检查

3、主要技术参数

1)工作频率:600kHz±50 kHz

2)声纳头开角

● 声纳头横向开角:1.4°±0.1°

● 声纳头纵向开角:≥25°

3)每米阵元数:5个

4)分辨率:优于0.25m×0.25m×0.1m

5)探测能力:在10米处,铁板背景下能探测尺寸不小于0.1m×0.1m×0.1m的金属壳物体

6)作用距离:系统探测距离范围为:0.4m~10m

7)最大耐压深度:50米

8)横向测量范围:50米

9)图像更新率:≥10Hz

10)角度分辨率:1.4°

11)被检船只的航行速度不大于2m/s

12)声纳米阵防护等级:耐压50米

13)温度

● 工作温度:-10℃~50℃

● 贮存温度:-40℃~70℃

14)摇摆:在水下布放平台俯仰角≤±5°,横滚角≤±10°

15)米阵尺寸:960mm×128mm×100mm

16)供电

● 水上设备电源:AC220V,≤2000W

● 水下线阵电源:DC48V,10A

17)数据接口

● 光纤与水上综合处理机:千兆网口

● 信号处理及通信单元之间:LVDS和RS485

18)重量

● 单个米阵空气中重量:≤15kg

● 单个米阵水中重量:≤9kg

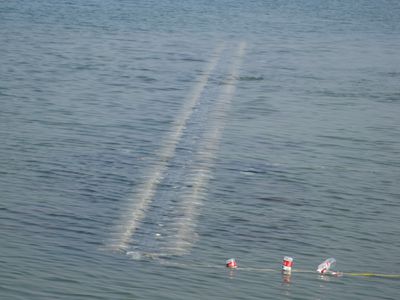

线列图像声呐水下布放



线列图像声呐软件界面
左图为回波图形,右上图为测试的轮廓图,右下图为三维图
